1、 光学屏幕定义

包含一个或多个光学镜头系统的屏幕称为光学屏幕，在镜头里面，光线被折射，方向发生了改变，只有背投屏幕能控制光线的方向，故只有背投屏幕才有光学屏幕；

光线的方向取决于：屏幕材料的折射系数及镜头的剖面形状。

2、 光学菲涅尔镜头

传统的镜头与菲涅尔镜头的区别如下图所示：


传统的镜头                         菲涅尔镜头

菲涅尔镜头中只有曲面是镜头中起作用的部分，若将其他部分去掉并拉平有效的镜头部分（如右图所示）就得到了一个菲涅尔

镜头由CAD/CAM加工中心采用钻石切割，一块屏幕上，多达10,000种不同的镜头剖面。

每个剖面的尺寸＝屏幕的点距（分辨率）。

3、  菲涅尔镜头与柱状镜头工作原理及结合后工作原理示意图

菲涅尔镜头将投影机的光线聚焦，并垂直于屏幕沿直线送出

柱状的透镜将光线水平地分布到观视区域

菲涅尔和柱状透镜结合在一块屏幕上后光路图（如上图所示）

菲涅尔及柱状镜头结合可达到180度水平观视角，成为多年来市场上最受欢迎的屏幕，适于各种应用场合。

4、 双层屏幕与单层屏幕的区别

1)      单层屏幕菲涅尔透镜在投影机的一侧 ，柱状透镜在观众一侧

2)      双层屏幕具有柱状层与菲涅尔层，菲涅尔透镜面向观众，以提供短焦

有比单层屏幕更好的中心到边角的亮度均匀性；

非常适用于短距离投影；

非常适用于多屏幕拼接。

5、双层屏幕增高对比度的两种滤光系统工作原理图

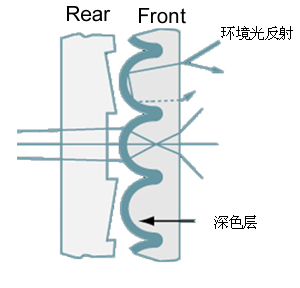

第一种：高对比度柱状镜头光学原理：（UCS/RUCS屏幕）
在两层透镜之间的光学镜头表面覆盖了一层黑色素层，可吸收环境光，柱状的镜头能拾取投影机的光线，并传送到观视者，而前面的环境光则会被吸收。

第二种：高对比度玻珠光学原理：（BB屏幕）
这种技术是使用细小的黑玻珠，并在一侧喷涂上一层黑色素层。黑玻珠能拾取投影机的光线，并传送至观视者。照在屏幕上的环境光则被直接吸收掉。
