数字高清(HDMI)技术与应用(续)
时间:2009-04-04 23:10:55来源:未知作者:admin

HDMI的英文全称是“High  Definition Multimedia Interface”,中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽,可以传送无压缩的数字音频信号及高分辨率视频信号。
      由于无需在信号传送前进行数/模或者模/数转换,可以保证最高质量的影音信号传送。应用HDMI的好处是:只需要一条HDMI线,便可以同时传送影音信号,对消费者而言,HDMI技术不仅能提供清晰的画质,而且由于音频/视频采用同一电缆,大大简化了家庭影院系统的安装。







      2002年4月,由日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝等7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。年末,高清晰数字多媒体接口(High-definition Digital Multimedia Interface)HDMI 1.0标准颁布。

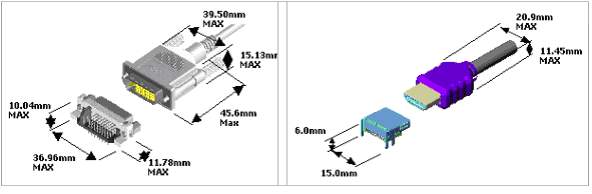

      HDMI在针脚上和DVI(Digital Visual Interface)兼容,只是采用了不同的封装,可以看作是DVI的强化与延伸,两者可以兼容。与DVI相比,HDMI可以传输数字音频信号,并增加了对HDCP (高带宽数字内容保护-High-bandwith digital content protection) 的支持。HDMI支持5Gbps的数据传输率,最远可传输15米,足以应付一个1080p的视频和一个8声道的音频信号。而一个1080p的视频和一个8声道的音频信号需求少于4GB/s,因此HDMI还有很大余量。
     此外HDMI支持EDID(扩展显示识别数据-Extended display identification Data),DDC(显示数据通道-Data display channel,用以读出EDID),因此HDMI的设备具有“即插即用”的特点,信号源和显示设备之间会自动进行“协商”,自动选择最合适的视频/音频格式。
     HDMI组织还公布了高分辨率多媒体接口-HDMI的1.2版---更好的兼容PC系统。此次修订增加了若干条非常重要的改进,以方便PC连接和数字音频流(SACD等)的传输。使得这个数字视音频接口保持了其先进性,这显然是针对VESA推出Display port接口的回应。迄今为止,已经有超过250个厂商和470个不同类型的产品采用了HDMI接口。
     DVD拷贝管制协会(CCA)规定,所有播放CSS保护内容并且画质高于480p/576p的DVD机,必须具备HDMI-HDCP或DVI-HDCP输出端子。美国的FCC(美国联邦通信委员会)也规定在2005年7月1日后所售的所有“具数字有线功能”(digital cable-ready)的电视,均必须具有HDMI-HDCP或DVI-HDCP输入端子。
      此外,CableLabs也在其OpenCable计划中,规定所有高画质数字电视盒(HD-STBs)必须具备HDMI-HDCP或DVI-HDCP输出端子。代表欧洲信息通信技术与消费电子产业的组织EICTA,也于2005年1月宣布,任何贴有“HD Ready”的显示设备,必须通过HDMI或DVI数字接口接收高分辨率内容的传输,而且其HDMI或DVI输入端子必须要支持HDCP。
      所有这些规定更加强化了HDMI在市场上的地位。HDMI已经成为事实上的数字电视和消费电子产品的接口标准。

HDMI技术
      基于DVI的HDMI接口支持VESA组织的HDCP(高带宽数字内容保护-High-bandwith digital content protection)的内容,用以避免非授权的内容拷贝。同时,该标准还支持VESA组织的EDID(扩展显示识别数据-Extended displayidentification Data)、DDC(显示数据通道-Data display channel,用以读出EDID)及DMT(监视同步协议),此外EIA-861标准还定义了如何在DVI协议中包含宽高比及信号格式等信息。

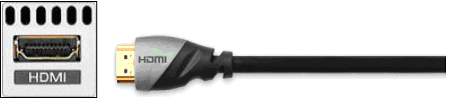

     19阵“Type A”A型HDMI接口采用单TMDS(Transition-Minimized Differential Signaling)连接,可以传输视频采样率在25-165MHZ范围内的视频信号。A型接口因尺寸小而更多地应用在消费电子行业。对于传输信号采样率高于165MHZ的视频信号,HDMI采用双TMDS的29针B型HDMI接口,这种接口一般用于PC市场




HDMI视频格式:
     HDMI支持RGB信号、4:4:4采样的YCbCr信号及4:2:2采样的YCbCr.传输速率最高的24位/像素。对于640x480清晰度, R′G′B′通常的采用后数据范围为0-255. 对于YCbCr及所有其它RGB清晰度,采样后的数值范围为16-235。
HDMI音频数据格式:
      基于DVD音频标准,HDMI支持1-8组非压缩音频传输,音频支持48,96 or 192 kHz等多种采样率。根据视频格式,HDMI可以传输不同数量的采样率在192KHZ的压缩音频。
HDMI接口的特性:
      完全的数字信号接口,无压缩,从信号源直接输出的直接数字图像及音频
      一根线缆满足传输视音频信号的需要,所有的HD信号及音频信号在同一根线缆内传输,包括5个视频分量及多通道音频。
      HDMI接口还支持传输智能信息如宽高比及信号格式、控制信息等,为设备间的智能化控制提供可能。
      支持HDTV 1080P及更高清晰度信号的传输及显示,适应HDTV的应用
      2003年,HDMI消费类电子产品的销售量只有25万台,但在2004年便成长至600万台以上。市场分析师认为应用HDMI的趋势将持续快速成长,并预期配备HDMI的产品的销量在2007年将增加至1.25亿台。根据IDC的估计,在2005年年底,全球将会有超过1500万台HDMI功能的数字电视,并在2007年年底成长至将近5000万台。
     随着高清晰电视、高清DVD以及各国政府对于数字电视与数字内容产业的大力推动与扶植,数字影音产业已成为全球信息技术产业新一波的成长动力。作为一个数字显示设备与数字影音设备之间的桥梁,HDMI将成为新一代数字影音设备的接口标准并在日后取代DVI。
      目前,HDMI技术入门费用颇高,仅入会年费就为US$15,000,HDCP的年费也为US$15,000,并且在销售产品时仍需缴纳每台US$0.05到US$0.15的版税,HDMI兼容性测试费用也在US$10,000到 US$20,000左右。真所谓“最黑的是定标准的”,日后是否会出DVD式的专利争议,不得而知。
       北京利国公司在完成DVI全系列产品的研发之后,现已推出HDMI,HDCP的系列产品,形成包含DVI,HDMI,HDCP等数字信号在内的切换,分配,转换,传输的产品线,并已批量出口。目前已有的产品系列包括:
DVI系列:
分配器:1*2,1*4,1*8,1*12,1*16等
切换器:2*1,4*1,8*1,16*1,到8*8,16*16等
转换器:VGA 转 DVI , DVI转VGA
传输产品:转发器,电缆均衡器,光纤收发器
HDMI与HDCP系列:
 分配器:1*2,1*4,1*8,1*12,1*16等
 切换器;2*1,4*1,8*1,16*1,到8*8等
 转换器:DVI和数字音频 转 HDMI,及反向转换
 传输产品:转发器,
